全国首条!智控公司助力太原地铁2号线建成基于云平台的全自动运行线路

发布时间:2020-12-26


12月26日,太原轨道交通2号线一期正式开通初期运营,这是山西省太原市建成的首条地铁线路,也是国内首条基于云平台的全自动运行(FAO)地铁线路。北京城建智控科技有限公司作为该线路云平台系统的集成商,提供了优秀的“城轨云”解决方案,这也是全国首个承载全自动运行系统的云计算平台,通过构建轨道交通的数字信息共享平台、实现资源共享和大数据应用、实现多系统协同控制,提高了运营效率和运营服务水平,实现了智慧地铁,得到了业主方的高度肯定。此条线路的开通标志着智控公司在城轨云建设领域处于行业领先地位。

1

项目简介

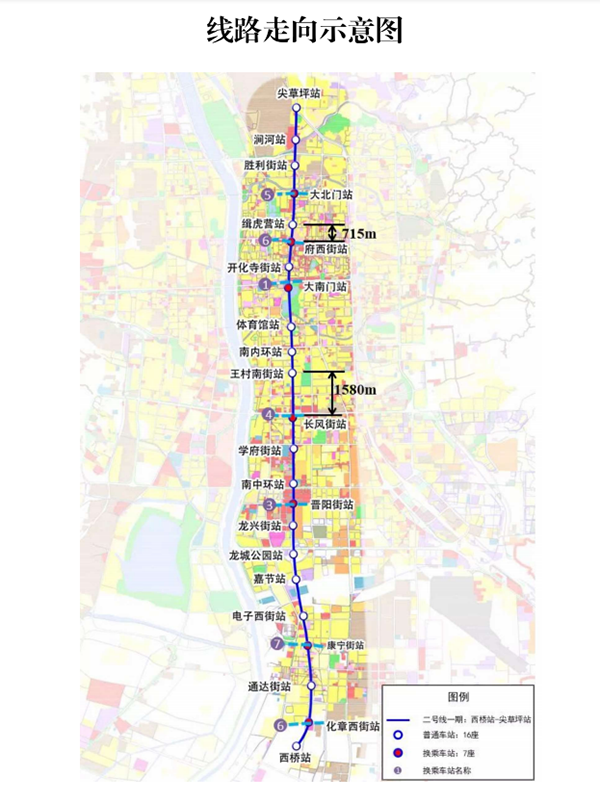

太原轨道交通2号线是太原市首条地铁线路,于2016年3月全面开工。2号线一期工程南起西桥站,北至尖草坪站,线路全长23.65公里,设车站23座,车辆段与综合维修基地1座,控制中心1座,培训中心1座。作为我国首条基于云平台的自主化全自动运行系统的线路,该项目采用信号自动监控系统(ATS)与综合监控系统(ISCS)深度融合集成技术,并支持GoA4级的CBTC功能扩充及多重故障处理的保障技术。

2

3

4

5

6

云平台架构先进

由智控公司为太原2号线“量身定制”的城轨云平台是太原轨道交通2号线一期工程建设的亮点之一。该城轨云平台系统由安全生产网、内部管理网、外部服务网等组成,为2号线各业务系统提供了统一的基础平台。通过采用云计算、云存储、云网络、云安全等技术,将IDCS、AFC等运营生产系统,将运营管理、维修管理、建设管理、资产管理等企业管理系统,将互联网售票、CCTV、企业门户网站等乘客服务系统统一纳入一个综合数据信息云平台之内,为这些应用系统提供IaaS服务,同时可分阶段、分系统为各应用系统提供SaaS服务。当太原市轨道交通线网规模、数据中心发展到一定阶段,积累大量结构化和非结构化数据,可通过大数据分析的数据共享平台,在PaaS平台进行数据挖掘服务。

7

在10月26日召开的2号线一期工程城轨云平台系统工程专家评审会上,经过认真审议,专家组认为:太原地铁2号线一期工程城轨云平台系统架构先进合理,承载业务全面,安全措施有力,满足工程需求;云平台系统功能完善,符合设计要求,完全达到目标性能,评定合格,具备上线开通运行条件。11月11日,城轨云平台系统作为单位工程完成整体验收。

12月20日,中国城市轨道交通协会专家和学术委员会组织专家委员赴太原开展“基于云平台的自主化全自动运行系统”调研活动。经过实地调研,专家们指出,太原轨道交通2号线一期工程是国内首条承载于云平台的全自动运行线路,是《智慧城轨发展纲要》的重要实践。

六大创新点

1.采用先进的云技术

太原轨道交通2号线云平台基于OpenStack开放架构,在业务高可用性、高性能、高弹性、资源高效率等方面进行企业级优化,整合控制中心、灾备中心、车辆段及车站的数据中心、服务器、存储、网络等物理设备之间相互孤立的资源,集成了计算、存储、网络、安全及管理能力,提供从基础设施到地铁行业应用的全生命周期管理功能,以及混合业务的交付管理和自动化部署能力。

2.采用全新的网络技术

采用SDN的网络技术,从而构建了开放可编程的网络环境,在对底层各种网络资源虚拟化的基础上,实现对网络的集中控制和管理。与采用嵌入式控制系统的传统网络相比,SDN将网络设备控制能力集中至中央控制节点,通过网络操作系统以软件驱动的方式实现灵活、高度自动化的网络控制和业务配置。

3.采用城轨大数据平台技术

大数据平台从轨道交通弱电专业系统中采集相关数据,如IDCS中的调度管理数据,ACC中的客流分类数据、AFC中的交易数据,ALM中的集中告警数据,PIS的乘客信息数据,CCTV视频存储数据等。城轨数据工厂对所采集的数据进行加工并进行标准化。

4.统一城轨云安全技术

本项目按照等保三级标准进行建设,以网络安全等级保护为基础,分级分类建立应用系统“横向到边、纵向到底”的安全保护措施。在网络安全方面进行“一个中心,三重防护”的安全体系建设。“一个中心” 指统一的安全管理中心,三重防护分别是指安全通信网络、安全区域边界和安全计算环境。

城轨云统一建立安全威胁发现与运营管理平台,实现面向业务的主动化、智能化安全管理;结合大数据技术的持续安全运营。

5.多云统一管理

管理平台作为多云及混合云管理的统一平台,对用户提供四个“统一”:统一云服务、统一云运营、统一云运维、统一云认证。管理平台同时提供云安全管理,提供客户化的云成本分析、云服务质量分析等功能,帮助客户更好的管理多云及混合云。

6.具备良好的生态

太原轨道交通云平台构建了良好生态,可以支持不同厂商的软硬件,同时可以支持裸金属服务器,可以提供通用的标准接口,以适应灵活多变的不同业务系统。

太原轨道交通2号线城轨云平台系统是智控公司继昆明轨道交通4号线云平台系统后建设的又一重要项目,是积极拓展市场份额、持续打造“智慧城轨”的丰硕成果。项目建设期间,面对两线作战、两场硬仗,智控人努力克服新冠疫情的影响及工期压缩的挑战,充分发挥“奋斗者”精神,以只争朝夕的拼搏精神、专业的技术水平、先进的产品以及全面的服务推进项目进度,圆满完成了项目的各个关键节点任务,展示了卓越的交付能力,为助力太原绘就智慧城轨交通精美画卷挥洒了浓墨重彩的一笔。

8

未来,智控公司将积极总结云平台系统工程建设经验,不断吸收云平台先进技术理念,全面完善自有产品功能,以更好地承担太原2号线一期工程云平台后续运维工作,并助力更多城市打造智慧、安全、便捷的城市轨道交通,推动交通强国建设。
